典型应用展示

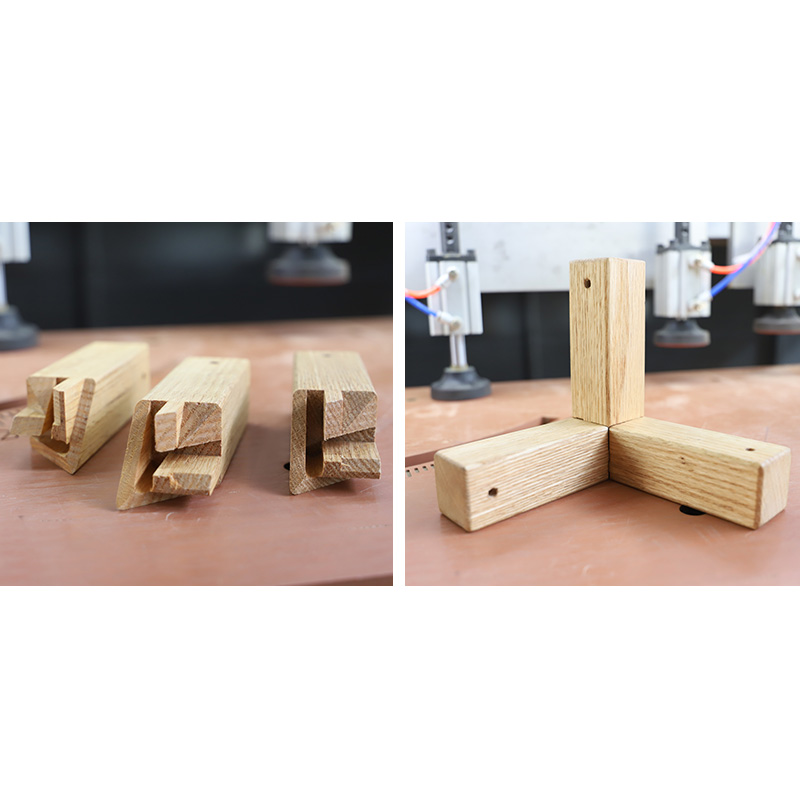

应用于新中式实木家具的榫卯、打孔、拉槽、浮雕、拼板、铣型、切割等加工，24大类榫卯70多种工艺（持续更新中）：斜榫、直榫、插接榫、抄手榫、棕榫、飘尖榫、虎脚榫、铜套工艺、榫槽、榫孔、插肩母榫等。
>棕榫：带全内角，带半内角，带平内角；
> 抄手榫：20多种工艺，1-8抄，透榫、暗榫、修角
> 飘尖榫：带面板，带余角；
> 插接榫：12种工艺，圆头、方头、偏移、开孔、不开孔、单双；
> 斜榫：8种工艺，单榫、双榫、竖榫、横榫、同公同母；
>铜套工艺：定制不同形状的定制工艺。

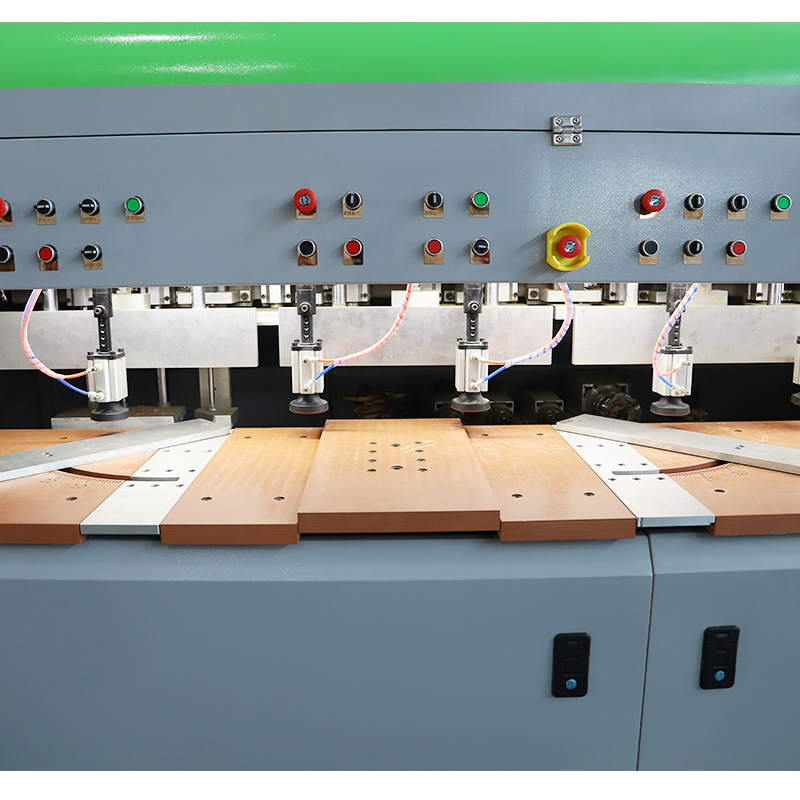

实木四轴榫卯加工中心 台面600*2600mm
加工效率高，尺寸限制小、30mm-2360mm宽200mm-3580mm长随意加工，刀头任意切换。台面平铺、夹料、手动、联动任意切换、可4把刀同时交替工作、常规工件无需换刀一次夹装完成工艺、可自由编程不受模块化程序限制、普工即可操作完成生产加工。
实木设备简介
设备参数| 机器行程 | 3580*2360mm | ||||
| X轴行程 | 3580mm | Y轴行程 | 280mm | Z轴行程 | 300mm |
| 整机最大加工尺寸 | 厚80*长2600mm | ||||
| 单工位最大加工尺寸 | 宽200*厚80mm | ||||
| Z轴最大加工厚度 | 80mm | ||||
| 文件格式 | G代码 | ||||
| 外形尺寸 | 长5500*宽1880*高1800mm | ||||
| 机器重量 | 3.5T | ||||
| 工作电压/频率 | 380V/ 50Hz | ||||
| 气压 | 0.6以上 | ||||
| 润滑油 | 自动 | ||||
设备配置
| 床身 | 重型稳定床身,数控龙门铣CNC一次成型加工，结构稳定，精度保证，时效回火，不易变形 |
| 主轴 | 瀚琪HQD风冷3.5KW主轴*3个+5.5kw主轴*1个+9kw主轴*2个 |
| 驱动 | 大扭矩私服电机驱动+Z轴抱闸 |
| 减速机 | 台湾新宝减速机(Z轴采用的联轴器一律为高精度膜片联轴器） |
| 控制系统 | 台湾新代面板一体机+无线手轮 |
| 齿条 | 台湾高精度合金硬齿面斜齿条+合金硬齿轴 |
| 导轨 | 三轴台湾方轨、滑块 |
| 丝杠 | 台湾TBI3210高精度耐磨丝杠 |
| 电气元件 | 法国施耐德、日本欧姆龙、正泰匹配使用（低压电器） |
| 变频器 | 军工级富菱变频器 |
| 电缆线 | 外商独资企业江苏捷迅或是上海易初高柔屏蔽数控机床专用电缆 |
| 工件固定方式 | 台面平铺、夹料、手动、联动任意切换 |
| 连接件 | 传动件采用12.9级高强度螺丝固定 |
| 润滑系统 | 电动机油泵微电脑集中润滑控制，定时定量打油 |
| 精度保证 | 各轴钢性固定，精度件加装定位销 |
| 随机配置 | 自动注油系统、自动对刀仪、刀具、工具箱等 |
| 备注 |
1.含刀具、钻头各一套，含工具箱以及扳手； 2.拖链一律为加厚全封闭拖链，主轴挂板为整体铝板（一般工厂是用的铸铝的,容易变形），电线为高柔带屏蔽电线，限位开关为日本欧姆龙限位。 |
3.4 配件细节
床身
经过大型数控五面铣打孔攻丝,坚决杜绝人工打孔,严格的加工工艺,确保设备长期在恶劣环境下使用不变形。
加强筋
Y轴立柱结构，台湾创新设计，两侧增加加强筋，底部支撑加宽加长，运行更稳定，刹车更灵敏
带钢
X轴、Y轴增加带钢，减少了共振，许多厂家设备直接铣型无带钢，许多设备的故障也都是从共振开始形成的。
定位气缸
X、Y轴定位气缸，气缸内轴直径20mm，可承受大板的撞击力度，翻板定位精度高，组装出的柜体不受其精度影响。
齿条
全部采用高精密斜齿齿条，齿面经过高周波热处理，大大提升了齿面的硬度以及耐磨性。在高速速度运行时，精度高，噪音小。而其他厂家通常选用国产齿条,齿面硬度不够，耐磨低，不适合高速运行甚至造成研齿现象造成齿条报废。
恒压定量注油系统
不受温度影响，润滑效果好，不滴油，对板材不会造成破坏，对导轨和齿条的传动装置保养到位，延长其使用寿命。
线路规整
所有的电线信号线采取弱电和强电分开走线，避免小厂家的混搭走线（不仅容易线路干扰并且时间久了会容易折断）。
3.5 机器升级
1、多主轴组合加工系统
2、高端定制系统（基于WINDOWS开发可对接系统）
傻瓜式操作，简单易学易懂。同时支持CNC自主编程，可对接上游软件，可导入UG、Topsolid等生成的G代码；榫头、榫眼的位置、尺寸配合在人机界面设定，可预存300条产品程序；内含计算角度公式，方便对大小木料拼接进行加工。
3、多工位多功能工作台
减少设备和人工的等待时间；刀头自动旋转角度，榫头榫孔一次加工完成，无需多次放置，高效省时。
